西門子PLC固件更新五大法——一鍵獲取S7-1500最新固件

發布時間:2024-1-16 14:05:52   訪問次數:

一般來說,每當博途進行大版本的升級后,PLC硬件也都會有大版本的固件更新,V19更新后S7-1500的固件版本升級至了V3.1總體來說,固件升級有以下原因:
  • 適應更新更強的硬件

  • 在原有平臺增強功能

  • 修復原有BUG

目前的固件版本型號格式為Vx.y.z (如V1.0.1),在博途中的組態只需關注前兩個數字,第三個數字是用來修復錯誤的小版本,不影響正常功能的使用,第三個數字如果變化也建議更新。
下面介紹5種固件更新的方法:

一. 通過存儲卡更新


存儲卡的大小要超過固件文件大小,才可使用存儲卡進行固件更新。如:V2.9.2之后,所有S7-1500系列CPU如果通過存儲卡更新,都至少需要256 MB存儲卡1500顯示屏的固件文件較小,使用至少12 MB的存儲卡即可。

更新步驟如下:

1. 將固件包下載到本地并解壓
2. 將格式化存儲卡
3. 存儲卡插入電腦,復制“S7_JOB.S7S”和 “FWUPDATE.S7S”文件夾至存儲卡。在復制 "S7_JOB.S7S“ 時會提示替換文件,選擇替換("S7_JOB.S7S“ 決定了卡的模式,是程序卡還是固件更新卡)

4. 將CPU斷電,插入存儲卡后再重新上電,固件會自動進行更新,維護指示燈快速閃爍即表示當固件更新完成

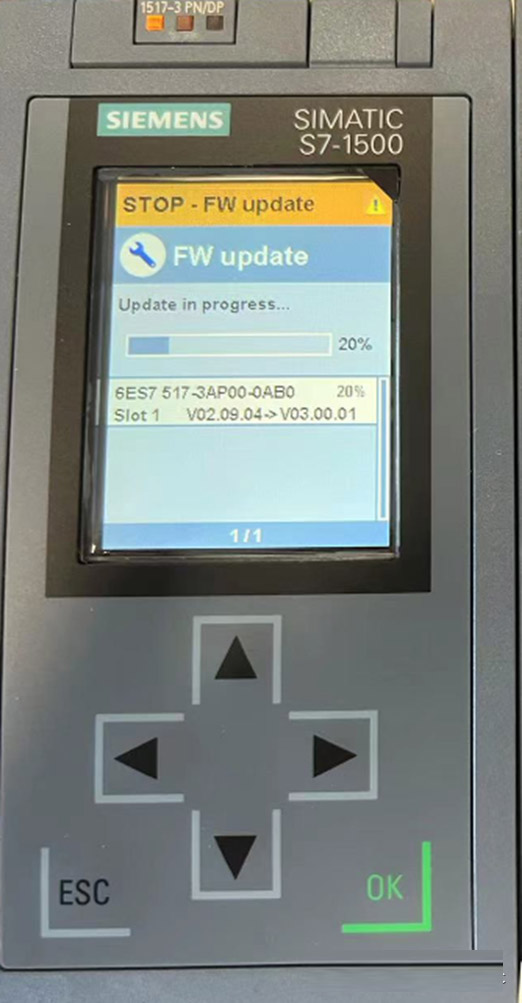

下圖為1500更新中顯示屏的界面:

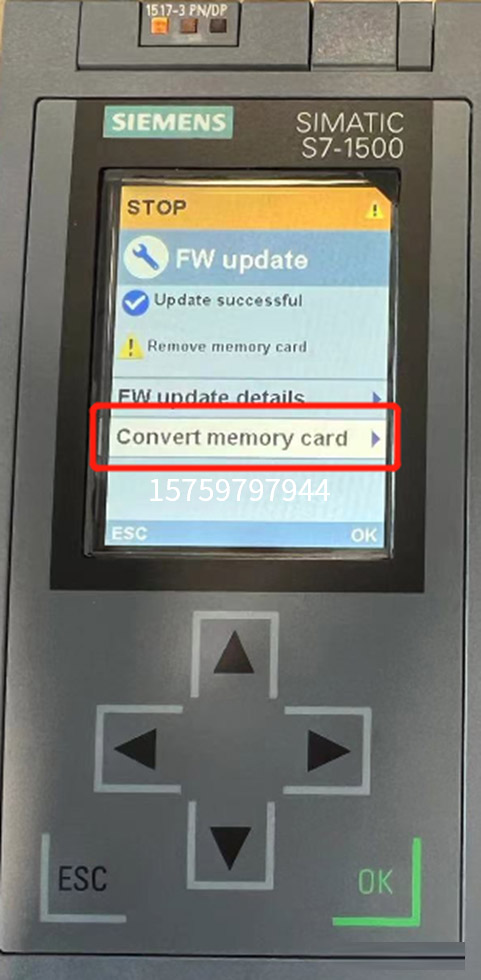

5. 出現“更新成功”與“移除存儲卡”的字樣后,即可通過紅框中轉換存儲卡功能,將固件更新卡變為程序卡

對于CPU顯示屏來說,存儲卡中如果是對應的顯示屏固件更新文件,則執行上述操作后,CPU顯示屏會自動更新。

二. 通過Web服務器訪問更新


在使用Web服務器訪問之前,需要先啟用CPU的Web服務器訪問功能。具體步驟如下:
1. 在設備視圖中,啟用CPU的Web服務器功能
2. 勾選“執行固件更新”訪問權限

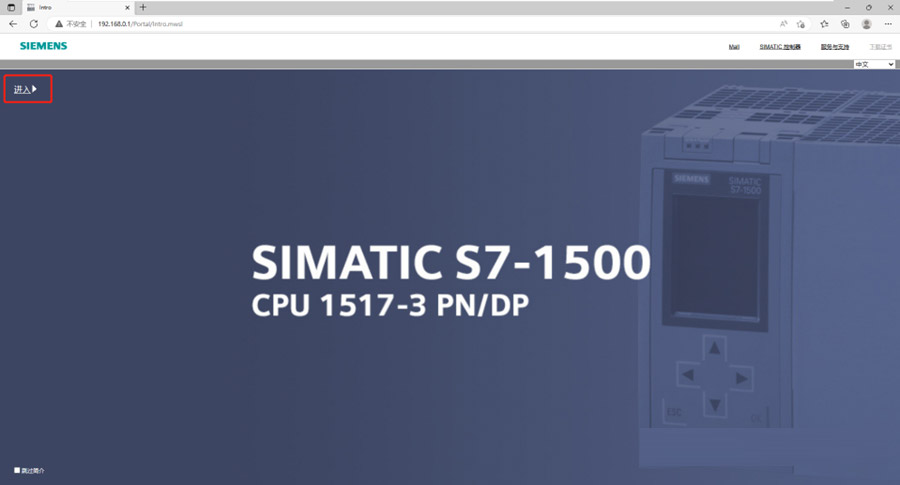

3. 打開瀏覽器,輸入CPU的IP地址
4. 選擇固件文件并運行更新

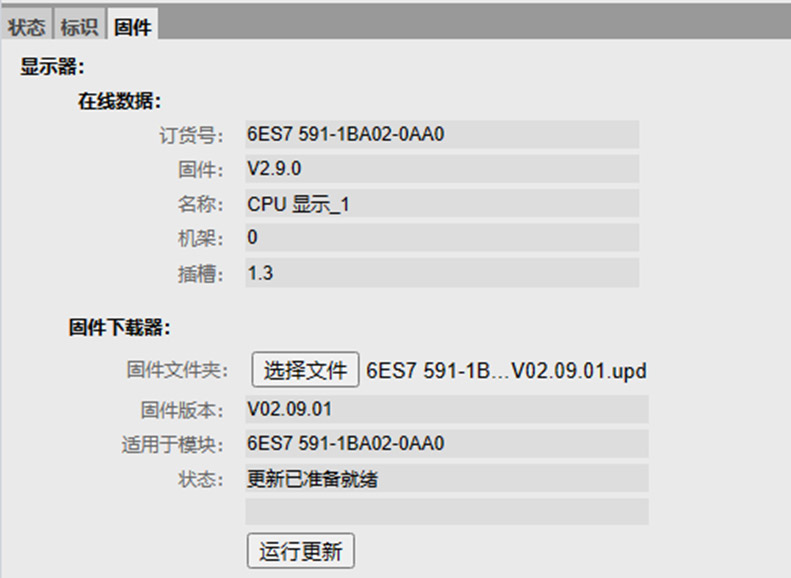

對CPU顯示屏的固件更新,也是類似的操作:


三. 通過TIA Portal組態中更新


借助TIA Portal軟件,對已組態的CPU進行固件更新的步驟如下:

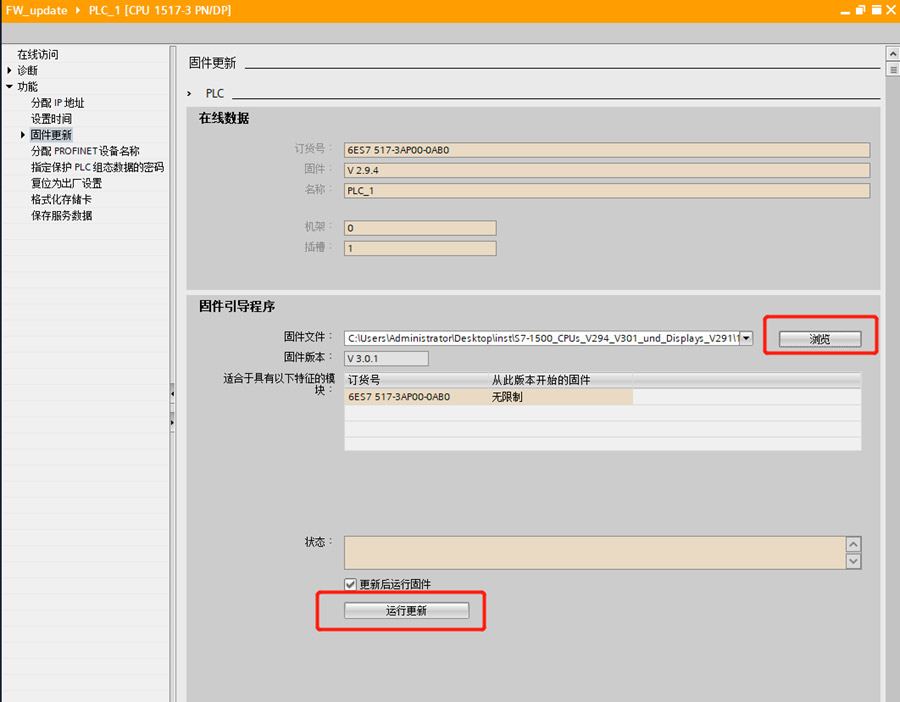

1. 先將CPU轉至在線,在線和診斷中點擊“功能”-“固件更新”,在PLC下選擇固件文件,運行更新

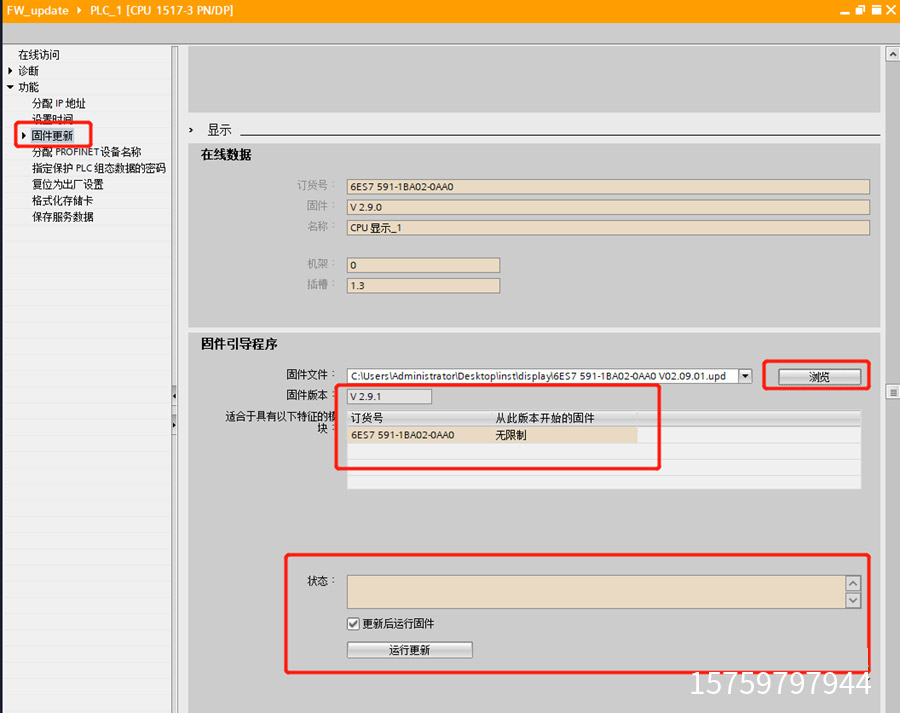

顯示下選擇對應文件并運行,即是對CPU顯示屏更新固件:


四. 通過TIA Portal在線訪問中更新


借助TIA Portal軟件,也可在“在線訪問”中進行固件更新,步驟如下:

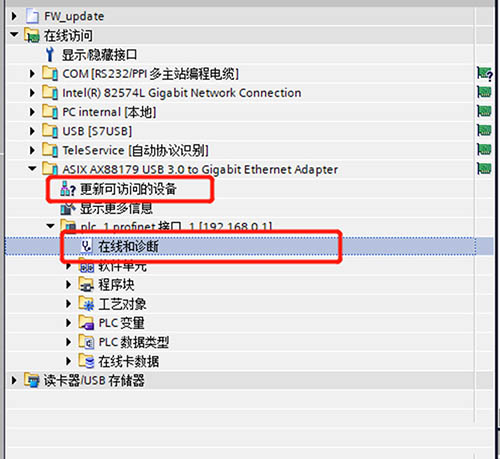

1. 連接PLC后,在博途項目樹中展開“在線訪問”,搜索到需要更新的設備,進入“在線和診斷”

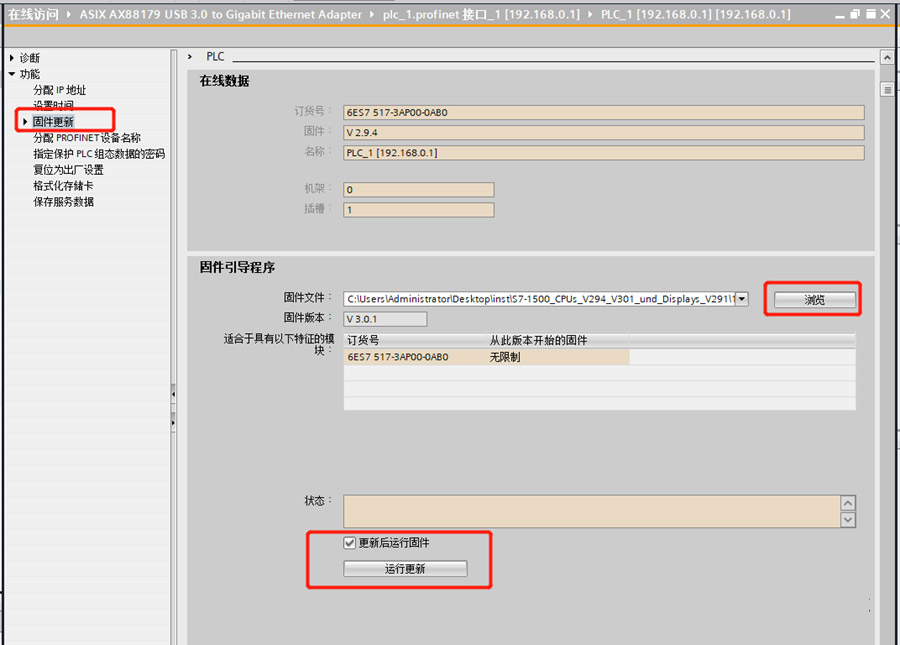

2. 選擇固件文件,運行更新

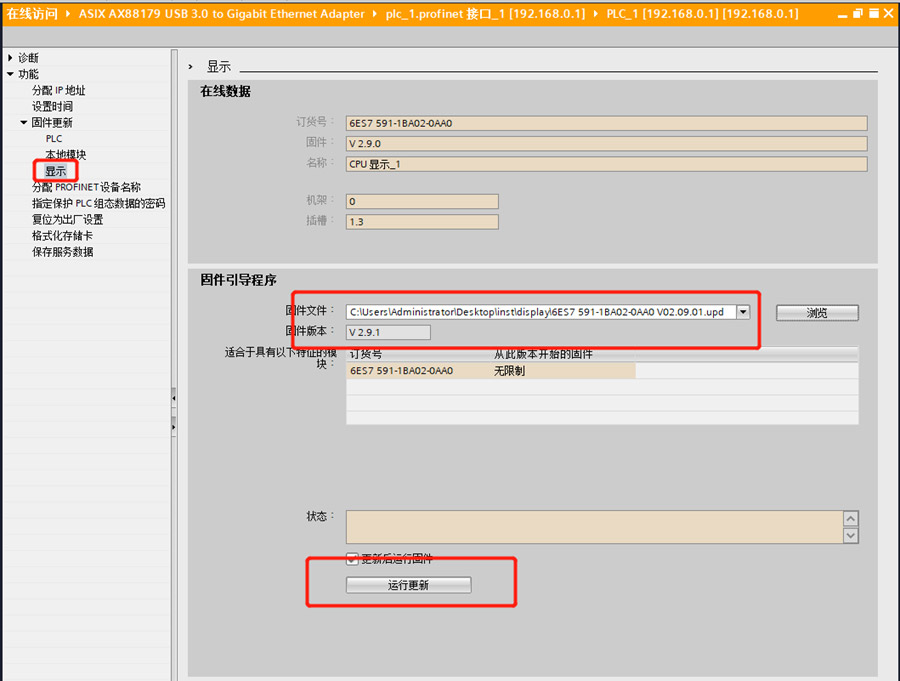

顯示下選擇對應文件并運行,即是對CPU顯示屏更新固件:


五. 通過Automation Tool更新


SIMATIC Automation Tool 非常適合在不安裝博途的情況下進行調試和維護,是西門子專門實現調試、維護和服務的小工具。詳情可參見往期文章:
SIMATIC 模塊調試與維護工具

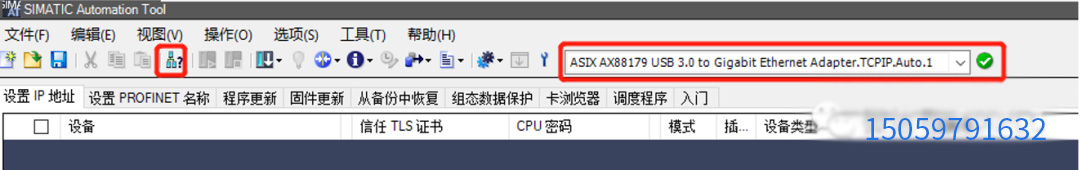

1. 選擇網卡,掃描網絡中的設備

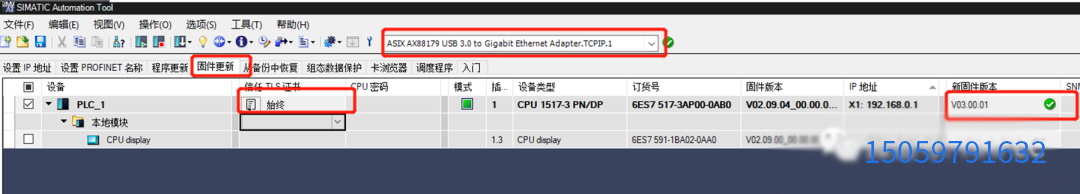

2. 設置始終信任TLS證書;點擊固件更新,選擇該硬件對應更新固件的文件

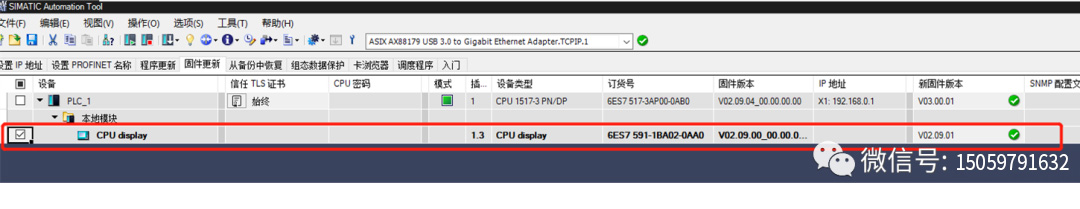

CPU display下選擇對應文件并運行,即是對CPU顯示屏更新固件:
